Kontroly a opravy

Obrazovka Kontroly

Obrazovka Opravy slouží k zapsání informace o opravě k výrobku. Po načtení barkódu výrobku uvidíte v levé horní části seznam provedených operací, pod nimi pak detaily k vybrané operaci, a v pravé části případně další detaily. Na tomto obrázku vidíte výsledek z AOI (obrázky byly rozostřeny).

Kromě zadání opravy se tato obrazovka dá použít k záznamu dalších kontrolních operací nadefinovaných v systému, např.:

• Kontrola prvního kusu

• Namátková kontrola

• Výstupní kontrola

Další vlastnosti:

• Obrazovka pozná, které chyby už byly opraveny, a nevrací se k nim.

• Systém je možné nakonfigurovat tak, že opravení všech chyb způsobí opětovné zapsání opravené operace jako bezchybné. Původní operace se zaznamenanými chybami v systému zůstane také.

• Při práci s multipanelem systém zobrazuje jak chyby na hlavním panelu, tak ne jednotlivých PCB.

Obrazovka Opravy

Nově (leden 2025) je na opravy speciální obrazovka. Je velice podobná obrazovce Kontroly a opravy. Nemá možnost zapsat jiné operace než je oprava. Kromě toho:

• Je možnost nastavit, že po opravě se automaticky zapíše opravená operace.

• Je možnost nastavit, že po opravě se zneplatní všechny dosud provedené kontrolní operace, čímž se vynutí jejich opakování. Pokud je tohle nastaveno, zneplatňují se jen operace po rozdělení panelu.

Nastavení: Ideálně na serveru v parameters.ini, ale lze to také nastavit na pracovišti v config.ini, v obou případech v sekci [client].

• rewrite_repair_acts: Zde by měl být seznam úkonů pro opravu. Pak, pokud je na obrazovce Opravy zapsaná tato operace:

• rewrite_src_acts: hledají se všechny úspěšně provedené operace s těmito úkony, a zneplatní se. Zneplatnění se provede tak, že se ta operace zapíše s chybou.

• V postupu je možné u operace nastavit parametr REPAIR_CANCEL=NO. Takto označená operace při opravě se nezneplatní při použití mechanizmu popsaného výše.

Sady vad

TracePRO umožňuje mít různé sady vad pro různé příležitosti. Obecně platí, že sada vad je definovaná jako seznam dvojic: (Jméno vady, značka). Jméno vady je zobrazeno operátorovi, který vadu zadává, značka se pak zobrazuje ve statistikách oprav.

Takto definované vady lze pak zadávat na ručních pracovištích (oprava, kontrola, mechanická kontrola). Zařízení (AOI, ICT) mají vlastní sady vad.

Přiřazení sady vad k pracovišti se pak děje na dvojí úrovni.

• Na úrovni pracoviště:

  • Existuje vestavěná sada vad.

  • Sada alldefects - to je výchozí sada, pokud je definovaná, a není vyžadovaná jiná, použije se tato.

  • Sada verify100 - sada pro 100% kontrolu

  • Uživatelsky nazvaná sada pro kontroly, opravy a mechanickou kontrolu, kdy si můžeme libovolně nadefinovat sadu pro pracoviště, např. jednu sadu pro opravy smd (smddefects), jinou pro opravy tht, a jinou pro opravy na montáži, a jinou pro mechanickou kontrolu.

• (Tohle ještě nefunguje) Podle typu výrobku pro mechanickou kontrolu: Je možné nadefinovat podrobnou sadu vad, která obsahuje celou definici chyby, to je:

  • typ chyby

  • referenci součástky

  • poznámku

Nastavení sady vad pro konkrétní pracoviště provedete v config.ini:

[data]
defect_set=repairsmd

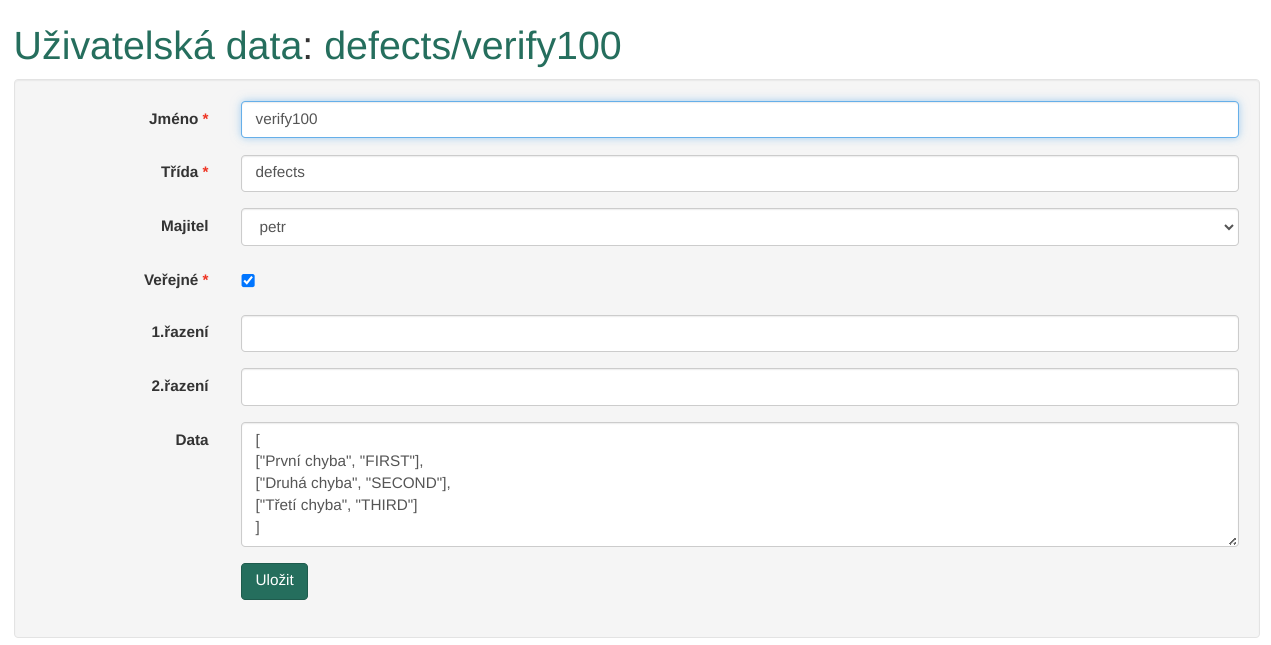

Vlastní definice sady vad se provádí v uživatelských datech TracePRO (Webové rozhraní / Databáze / Uživatelská data). Třída musí být defects a záznam musí být veřejný. Např.:
