SMD vozíky

TracePRO obshuje mechanizmus pro přípravu vozíků pro SMD osazovací stroje. Tato záležitost se týká především zastaralých systémů, které nemají vlastní informační systém pro přípravu, a u kterých se SMD materiál na strojích načítá do TracePRO. (Teď je to pouze JUKI bez IFS/CGS).

Tento systém obecně funguje tak, že přečte osazovací program, zobrazí všechny pozice v programu rozdělené podle vozíků (to znamená Stroj+Banka), a umožní na jednotlivé vozíky načíst kód vozíku, a potom načíst materiál na pozice.

Klientský program pro přípravu vozíků musí být implementován pro každý typ SMD strojů zvlášť. V současné době jsou to následující systémy:

• JUKI bez IFS/CGS: SMD vozíky pro JUKI

Komponenty vozíku

Vozík je v TracePRO přiřazen k výrobní objednávce, operaci a programu. Data vozíku je pak seznam pozic s materiálem z programu a k pozicím jsou přiřazeny konkrétní šarže materiálu. Vozík může být nekompletní.

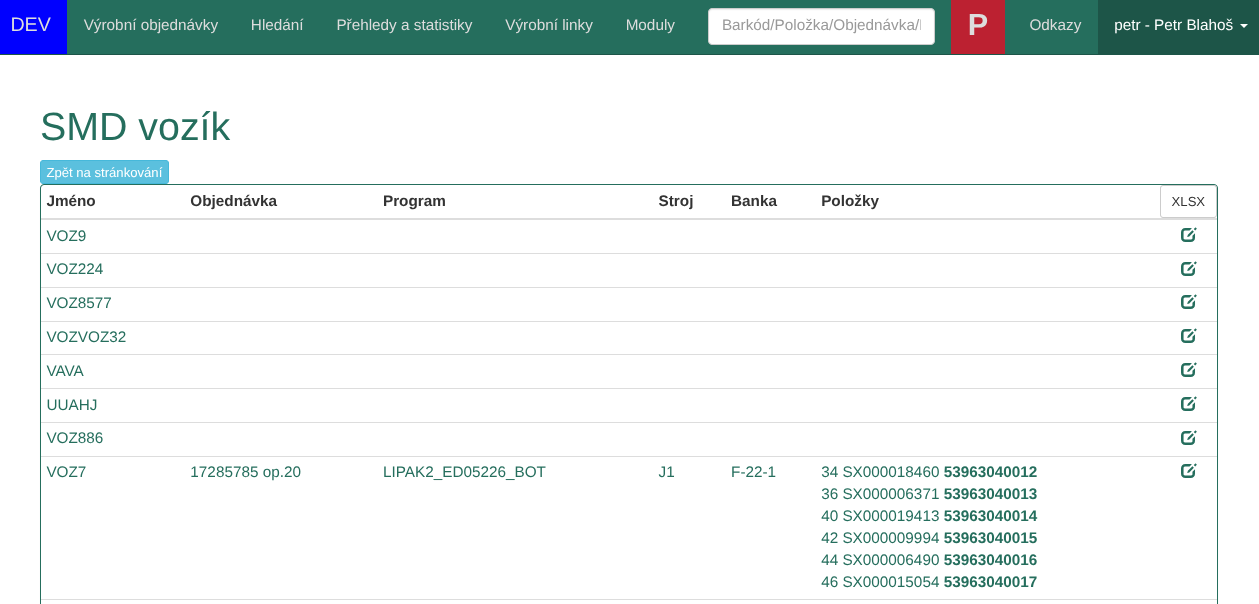

Přehled vozíků lze najít v Hledání / SMD vozíky.

Přiřazený vozík má vyplněnou objednávku a operaci, a program. Má také položky, ty s tučnou šarží byly na klientovi načteny.

Vozík lze editovat, ale tak jediné, co zde doporučujeme, je smazání čísla objednávky a operace (nebo smazání celého vozíku), aby vozík přestal být přiřazen k operaci.

Vozíky do systému není potřeba nijak zavádět, zavedení je automatické a děje se v klientském programu pro přípravu.

Nasazení na linku

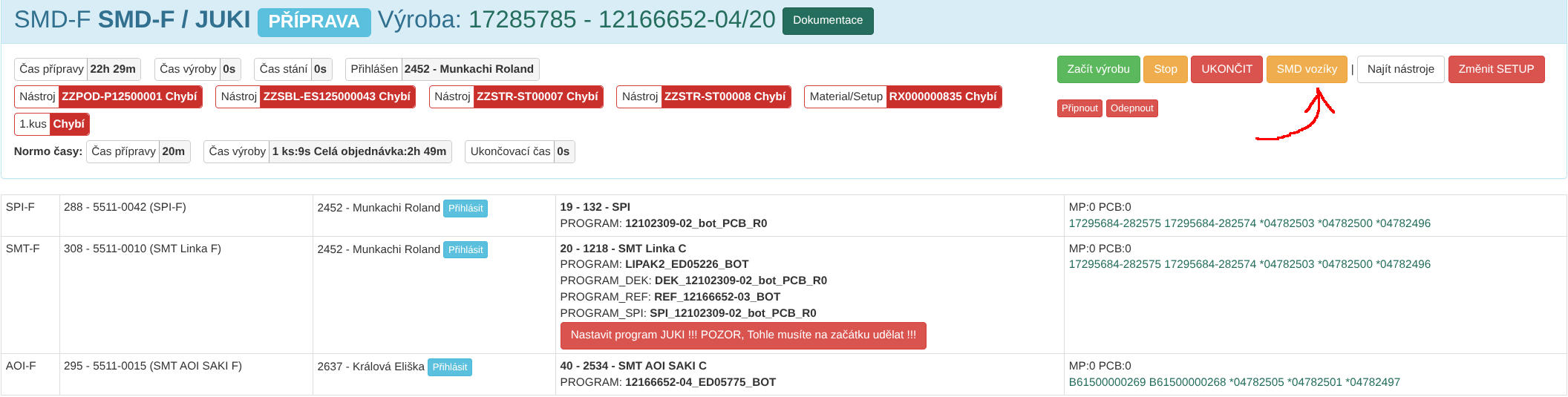

Pokud jsou pro objednávku a operaci nasazenou na linku připravené nějaké vozíky, zobrazí se v panelu linky odkaz SMD vozíky.

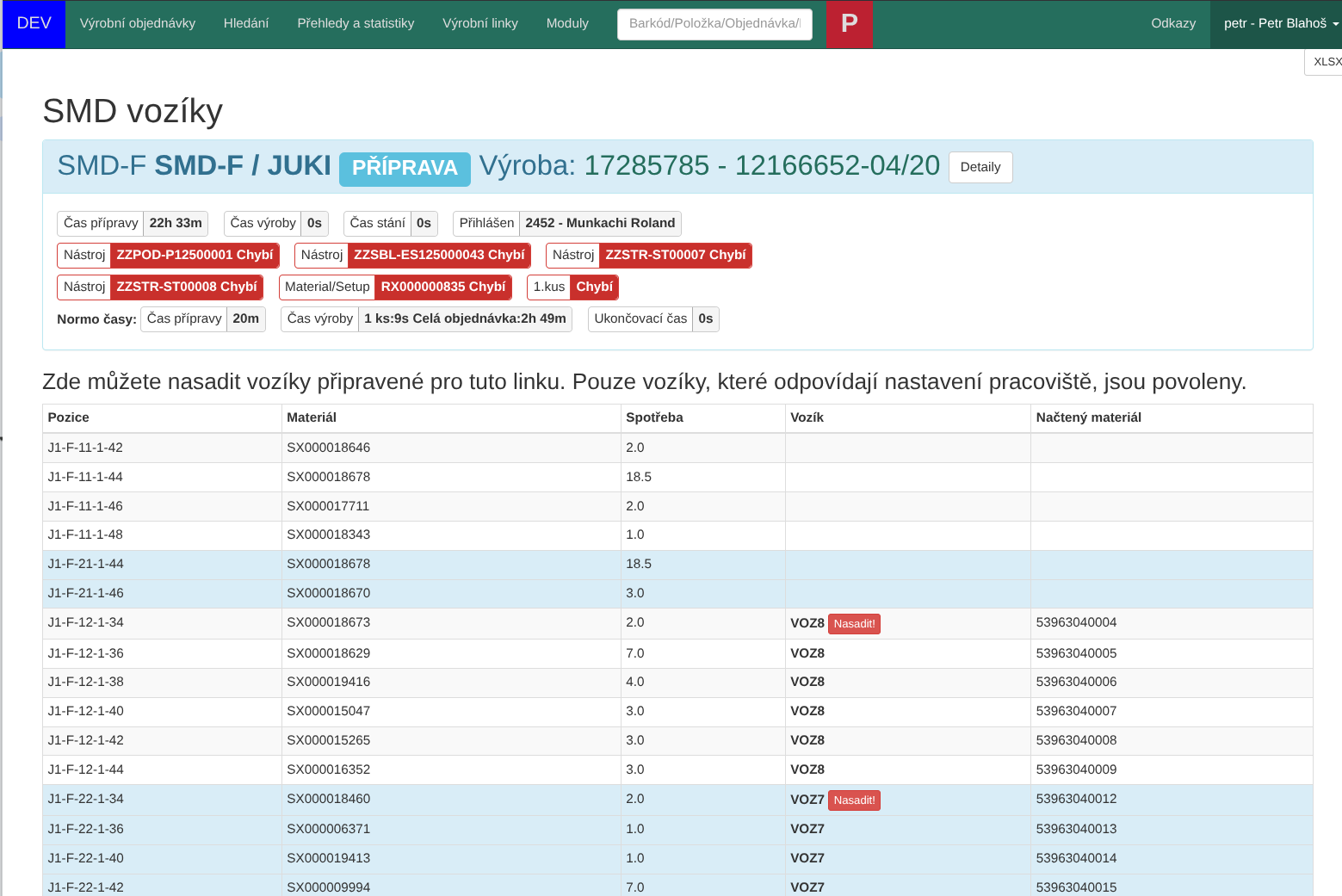

Kliknutím se dostanete na stránku, která zobrazí všechny pozice z kusovníku pracoviště (bylo dřív nastaveno programem), a pro řádky, které mají vozík i údaje o vozíku. Zde můžete vozík nasadit tlačítkem Nasadit. Pokud na vozíku něco nesedí (něco je na špatné pozici nebo je tam špatný materiál), vozík nasadit nelze - při pokusu je nahlášena chyba. Nekompletní vozík nasadit lze.

Vozíky zde můžete nasadit jeden po druhém.

Tím, že vozík nasadíte, se jeho obsah a přiřazení k objednávce / operaci smaže.
