DPMO a DPU

V elektronické výrobě narážíme na problém, jak ohodnotit chybovost na AOI. Pozorováním se přišlo na to, že sledovat počet desek s chybou nevede k dobrým výsledkům. U jednoduchých desek jsou výsledky z AOI uspokojivé, výrobu lze často vyladit tak, že se počet chyb blíží nule. U složitých desek ale k chybám dochází, a bývá vysoké procento desek, na kterých byla nalezena chyba. Proto se používá metrika DPMO.

Prahová hodnota a trend

Pro sledování kvalitativních ukazatelů ve výrobě nejsou důležité absolutní hodnoty ukazatelů, ale jejich vývoj. Výroba zpravidla během prvních let provozu hledá metodiku výpočtů ukazatelů a prahových hodnot. Většinou dochází k dělení výrobních objednávek na

  • Vzorkové

  • Sériové

U vzorkových se pak očekávají mnohem vyšší hodnoty kvalitativních ukazatelů.

TracePRO v základní konfiguraci dokáže počítat hodnoty ukazatelů, a dokáže třídit výrobní objednávky do kategorií. I vypočtené ukazatele pak lze třídit podle kategorií, a sledovat kvalitativní ukazatele pro patřičné skupiny výrobků nebo objednávek.

DPMO

DPMO znamená Defects Per Million Opportunities. Zde se dává do poměru počet nalezených chyb k počtu příležitostí udělat chybu. Původní teorie počítá počet příležitostí jako součet:

  • Dvakrát počtu součástek na desce - jedna příležitost udělat chybu je to, zda je součástka umístěna, druhá příležitost je správné umístění součástky.

  • Jednou za každou pájecí plošku.

  • Jednou za PCB.

Vzorec pro výpočet je pak:

Poznámka

DPMO = (počet_chyb / počet_příležitostí) * 1000000

DPMO v TracePRO

Při výpočtu DPMO v TracePRO využíváme dat ze zařízení. DPMO se typicky hodí pro AOI a SPI. Obě tato zařízení jsou schopna říct, kolik testů na desce provedla. Tohle číslo použijeme jako počet příležitostí. Počet chyb samozřejmě známe.

Počet příležitostí tedy neodpovídá přesně definici, ale lépe odpovídá skutečnosti - odráží počet skutečně provedených testů, tedy i chyb, které je možné na operaci detekovat. Dále naprosto vyhovuje tomu, že počítáme data vzájemně proti sobě porovnatelná, a sledujeme jejich trend.

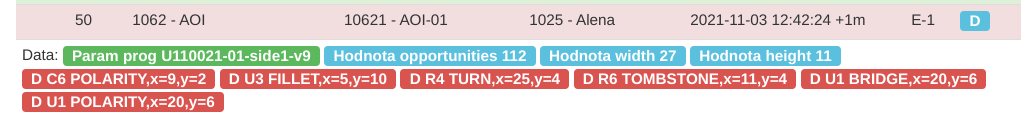

Ukázka výsledku AOI v TracePRO:

dpmo_01

Na tomto obrázku můžete vidět hodnotu opportunities, což je počet příležitostí pro tento konkrétní výsledek. Pro výpočet DPMO se tedy pro tento výsledek do jmenovatele přičte hodnota 112. Dále zde vidíte 6 chyb, pro výpočet DPMO se do čitatele přičte hodnota 6. Kdybychom počítali DPMO pro tuto jednu desku (což nemá smysl), dostali bychom hodnotu 53571.

DPU

DPU použijeme v případě, že nás opravdu zajímá poměr jednotek s chybou oproti celkovému počtu testovaných jednotek ve vzorku. Je to vhodné pro elektrické testy (ICT), u kterých může jedna chyba spustit kaskádu dalších chyb na stejné desce. Proto je zde lepší dívat se čistě na počet desek s chybou proti počtu testovaných desek.
